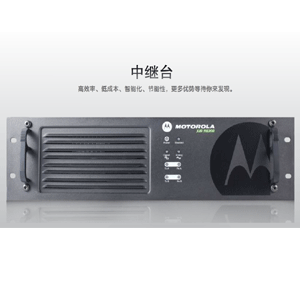

摩托罗拉MOTOTRBO XiR R8200数模中继台

  • 产品品牌:摩托罗拉 MOTOTRBO
  • 发射功率:50W
  • 频道数量:16个
  • 产品产地:马来西亚
  • 标准配置:电源线 配置光盘
  • 理论距离:50KM
  • 实际距离:视环境、安装高度、天线效率而定
  • 关注人数:目前有人关注此产品

产品介绍


是否需要扩大信号覆盖范围?摩托罗拉的中继台可提供无以匹敌的功能和通用性,从而帮助您扩大有效呼叫范围并拓展双向无线通讯设备的功能,最终显著提升您的工作效率。

  • IP互联

  • TDMA双时隙

  • Capacity Plus

  • 数模转换

  • 软件控制

  • 12.5KHZ间隔



关键词:双倍容量 | 数模转换 | IP互联 | 数字电话互连 | 远程维护

XiR R8200 中继器是一种持续工作的装置,同时支持数字 TDMA 模式下的两条语音或数据路径。 可以方便地安装于墙面或机架系统。 此数字中继器是 MOTOTRBO 系列的组成部分,通过完整的解决方案可以提供增强的性能、提高的频谱效率、集成的数据传输以及增强的语音通讯。

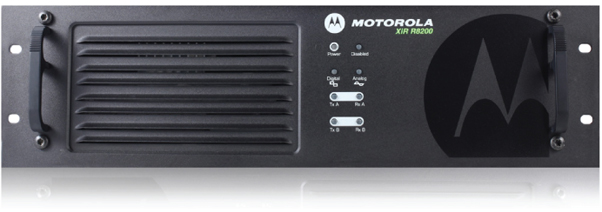

XIR R8200数字对讲系统基站

MOTOTRBO XiR R8200 后面板
XiR R8200

12.5kHz间隔
数字模式下

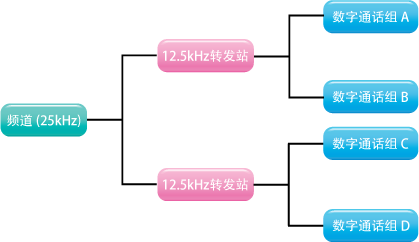

将一个 25 kHz 的频道划分成两个 12.5 kHz ,创造更多的通话。
1个频道下,2个数字转发站,实现4个通话组同时通话,大大的提高了工作效率和减少了设备的投资。
  •












XIR R8200参数

信道数 - 1

频率 - 136 — 174 MHz, 403 — 470 MHz

射频输出 - 25 至 40W

重量 - 14 千克

外形尺寸(高 X 宽 X 厚) - 132.6 毫米 x 482.6 毫米 x 296.5 毫米

XIR R8200特性

可靠的性能:在 40 瓦时以 100% 连续全占空比运行。

TDMA 数字音频功能:用户可以降低频谱拥堵,同时将中继台信道效率提高一倍。双时隙TDMA允许使用一个中继台的一个12.5kHz信道内同时有两个通话。
一台数字中继台等于两台模拟中继台,节省了基础设施的采购、安装和维护成本。

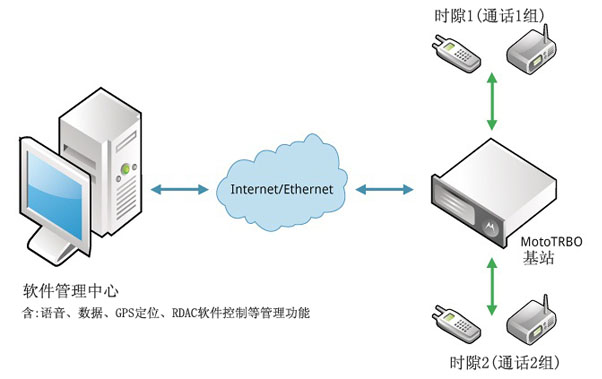

XIR R8200 TDMA 数字音频功能示意图

数模转换:针对从模拟系统或数字系统进行移植的客户,MOTOTRBO可同时支持模拟和数字运行模式。MOTOTRBO手持台和车载台可支持模拟和数字信道运行模式。用户可选择模式,并可根据MOTOTRBO中继台的模式动态的切换模式。在模拟模式下,MOTOTRBO对讲机将采用可支持12.5和25kHz信道带宽的传统调频(FM)技术。在模拟模式下,对讲机既可通过中继台进行通信,又可以以直通/脱网模式进行通信。
多基站IP互联:可供用户通过IP链路连接两个到最多30个中继台;支持调度台在任意可以接入网络的地方进行调度管理;

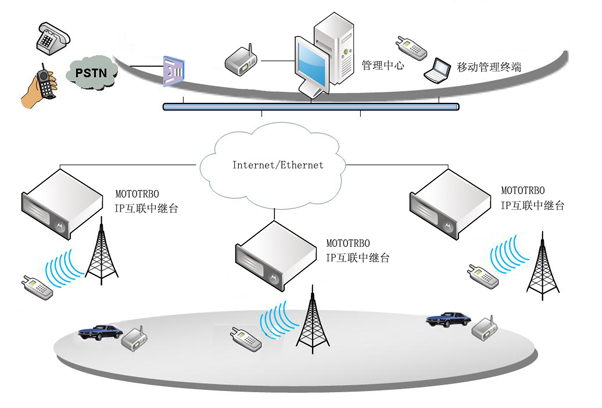

XIR R8200多基站IP互联示意图

数字电话互连:通过 MOTOTRBO™ 数字电话互连,您可以无缝地利用数字双向对讲机连接固定电话和手机。
这种新功能可在 MOTOTRBO 传统数字系统、IP Site Connect 和 Capacity Plus 数字系统上工作。

XIR R8200数字电话互连示意图

远程中继台诊断遥控软件 (RDAC):系统管理员可以通过RDAC软件监视或控制系统中无论是工作在模拟或数字方式下的中继台。

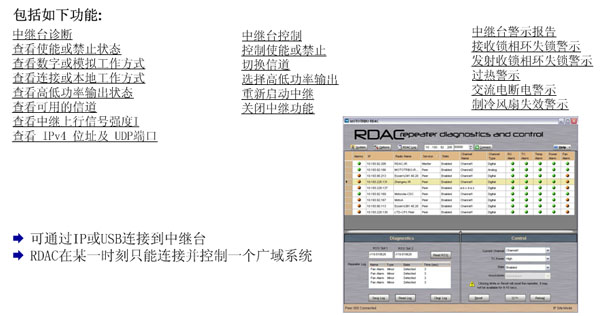

XIR R8200远程中继台诊断遥控软件 (RDAC)示意图

面向未来的平台:可通过软件升级平台,按计划提供新特性;定期提供系统增强特性;基于全球公认的标准——面向专业/商业机构的欧洲电信标准协会(ETSI)数字车载台(DMR) 第2层标准。

可靠的性能
在 40 瓦时以 100% 连续全占空比运行。
TDMA 数字音频功能
时分多址 (TDMA) 提供两倍呼叫功能,花费一个许可证的价格。
可编程的按钮
可以方便地使用常用的功能,如一键式呼叫。
信号强度指示灯
功能强大的前置扬声器,支持 TDMA 数字或 .5/5-kHz 模拟传输。

产品描述

主要功能:

1.TDMA(时分多址) 2时隙工作,一个数字中继台相当于两个模拟中继台

2.TDMA(时分多址) 2时隙工作,节省了频率资源,一对频率相当于模拟中继台两对频率

3.具有网络接口和USB接口,支持第三方软件供应商开发调度软件,实现数据/短信/GPS等应用

4.具有网络接口,支持最多15个中继台的IP互联,实现:(1)无线信号的大区域覆盖;(2)跨城市/跨国家的基站互联

5.支持漫游

6.支持双机热备份:当主机出现故障时,自动切换到备用机工作

7.支持远程诊断和控制软件RDAC,可以实现中继台远程监控

8.支持第三方内置双工器

●一对频率2时隙工作

TDMA(时分多址) 2时隙工作,一个数字中继台相当于2个模拟中继台。节省了频率资源,一对频率相当于模拟中继台两对频率。

 XIR R8200

●一般规格:

一般规格﹡




XiRR8200

UHF

VHF

信道容量

16

典型射频输出

25-40W

25-45W

频率

403-470 MHZ

136-174 MHZ

外形尺寸(高×宽×厚)

132.6×482.6×296.5毫米
5.22×19×11.67英寸

电压要求

100-240 VAC(13.6VDC)

重量

14千克( 31磅)

电流消耗

1.0A(100VAC), 0.5A(240 VAC)
4.0A(100 VAC), 1.7A(240  VAC)

待机

发射

工作温度范围

-30°C到+ 60°C

最大工作周期

100%

FCC说明

ABZ 99FT4025

ABZ 99FT3025



接收机

频率

403-470 MHZ

136-174 MHZ

信道间隔

12.5 KHZ/25KHZ

频率稳定性

+/-0.5ppmm

( -30°C, + 60°C, + 25°C)

模拟灵敏度

0.3μV(12 dB SINAD)

0.4μV (20 dB SINAD)

0.22μV(典型)

数字灵敏度

5�R:0.3μV

互调



TIA 603C

75dB

ETS

70dB

领近信道选择

60dB @ 12.5kHz



70dB @ 25kHz

杂散抑制



TIA 603C

75dB

80dB

ETS

70dB

70dB

间频失真@额定音频

3%(典型)

交流声与噪声

-40dB @ 12.5kHz

-45dB @ 25kHz

音频响应

+1. -3dB

传导杂散发射

-57 dBm



发射机

频率

403-470MHZ

136-174MHZ

信道间隔

12.5kHZ/25kHZ

频率稳定性

+/-5.0ppm

( -30°C, + 60°C, + 25°C)

功率输出

25-40W

25-45W

调制限制

+/-2.5 kHz @12.5kHz



+/-5.0 kHz @25kHz

FM交流声与噪声

-40dB@12.5kHz



-45dB@ 25kHz

传导/辐射发射

-36dBm<1GHz

-30dBm>1GHz

领近信道功率

-60dB @ 12.5kHz

-70dB @ 25kHz

音频响应

+1,-3dB

音频失真

3%

FM调制方式

12.5KHx:11KOF3E

25KHz:16KOF3E

4FSK数字调制

12.5KHz仅数据:7K60FXD

 12.5KHz数据和语音:7K60FXE

数字声码器类型

AMBE+2TM

数字协议

ETSI-TS102 361-1


*上述规格如有变化,恕不另行通知。显示的全部规格为常见规格。无线对讲机符合适用条例规定。

符合:

EC 1999/5/EC(R和TTE-无线电和电信终端设备)

EN300 086

EN300 113

●中继台标准配置:

中继台、240VAC电源线、安装指南、两年保修服务

●可选摩托罗拉原装配件:



序号

Part #

型号说明*

1

PMLN5072

附件插头(可用来制作写频电缆,扩展控制连线等)

2

PMKN 4018A

可以做写频或外部连接的插头及连线

3

RKN 4152A

备份直流电瓶用插头/连线

4

PMVN4171

RDAC诊断及遥控软件

5

PMKN 4010A
