产品介绍


接驳器基本功能介绍:
1:通过移动台DTMF键盘可以实现接、打电话,来电自动振铃
2:无线遥控中继功能开关,预存拨号
3:电话忙音自动检测脱线
4:所有的控制信令均由电脑端软件同步完成
5: 载波检测自动上下线、拨号


对外接口说明:



左边第一个为电台连接座,中间为电话线,右边为电脑通讯串口,如果要更改接驳器里的通讯数据请先给接驳器上电。

对外指示灯介绍:



从左到右:
1:接驳器接通电话线路上线指示,  2:接收机收到信号指示,  3:发射控制指示,  4:电源指示

新的起点,新的开始:
以下篇幅为专业性及强的技术类介绍,请反复仔细阅读。
如果还不能够理解:
    A:百度文海中搜索找答案
    B:到专业网站 _ 哈罗CQ _ 阿甘之家
自我学习的过程总是很痛苦,但是现学现用的知识确能够让人牢记一生。

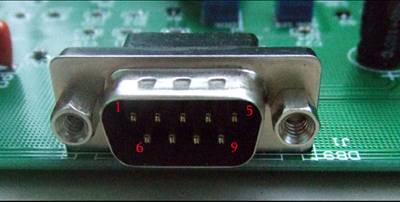

电台座连接接口定义:

1:发射机控制点-PTT
2:空
3:发射机话筒接入-MIC
4:空
5:电源地-GND
6:接收机静噪控制点-BUSY,1-15V正电压有效
7:接收机音频、喇叭输出
8:接收机中放鉴频输出
9:电源正 VCC,范围直流:7-15V,最佳工作电压为8V。
10:以上信号控制点必须要全部连接

定义解释:
1:PTT_发射机发射动作控制点,一般机器此点的对地电压在5-4.5V之间,某些motorola机器为3.3V,当此点对地短接时,机器立即
   转为发射状态。
2:BUSY_当接收机收到信号后会有一个控制电压送到低频功放以打开喇叭发声,因各机器性能的差异,电压各有不同,板的要求是:
   有信号高电平,没信号低电平,电压为:1-15V正电都可以正常使用,接入后测试一下看机器有无影响正常工作。
   如果收到信号是这样的话:平时对地是高电平,有信号对地就变为低电平了,请按照下图做个转换的电路。

3:7脚_可以接喇叭正电压点,送到电话方的话音效果就看喇叭的音量大小。如果不接的话也可以从8脚引信号过来,中间串个大概的
   1K电阻,但必须用板上的音频放大和切换短路塞。如果直接连的是motorola机器,必须要串个电容。
4:8脚_接收机中放鉴频信号,指没有经过低频音频功放的语音信号,如果信号幅度大小所有的控制信令都会发挥不了作用。
5:mic_发射机的话筒输入点。

同步软件使用介绍:
1:第一次使用时请先不要改变板的控制参数,等所有的线和控制点连好后能够正常使用再做更改,防止问题扩大。
1:如果要改机器里的控制命令把随机带的串口线和电脑的串口连接好后选择一下串口号,点软件里同步,所有的参数就进入板了,3
   秒后新的命令运行。
2:板在正常使用的情况不需要同步软件的支持,可以独立运行。
4: 如果需要更改控制命令,板必须在带电情况下才可以。

信号幅度调整:


请看板上电位器号调整:
W1:电话线忙音放大幅度调整
W2:忙音频率调整,调正确后L1能够正常显示为准,多调整几个位置,再确定那个位置忙音能够自动下线。如果部分小交换机还是不
   能够下线的话,从同步软件里把高、低电品值改大点。
W3:发射机转发电话线上语音的MIC幅度调整
W4:板上自带小音频功放,为送到电话方幅度大小调整,如果外部输入的音频幅度偏小的话可以通过此电位器调整。
W5:中继状态下音频转发幅度调整
W6:空
W7、W8:位置在L4 BUSY灯旁边,来电话时振铃声音频率调整
W9:送到电话线上的DTMF幅度调整,如果在试拨中经常有空号和错号出现,反方向是调小输出幅度,正方向是增大输出幅度。
